WINCOO
उपकरणों का उपयोग मुख्य रूप से ऊर्ध्वाधर टैंक टॉप से बॉटम कंस्ट्रक्शन के लिए किया जाता है। इसके अलावा इसका उपयोग मेगा वर्क पीस जैकिंग या लिफ्टिंग के लिए किया जा सकता है।
निम्नलिखित संक्षिप्त विवरण रूपरेखा में काम करने की प्रक्रिया देता है। आवश्यकता पड़ने पर इसे कुछ विवरणों में बदला जा सकता है।
चरण 1. टैंक तल - प्लेटों को तैयार नींव पर रखा जाता है और एक साथ वेल्डेड किया जाता है।
चरण 2. छत के बीम या जाली का काम इकट्ठा होता है और अंत में शेल रिंग के ऊपरी रिम में शामिल हो जाता है।

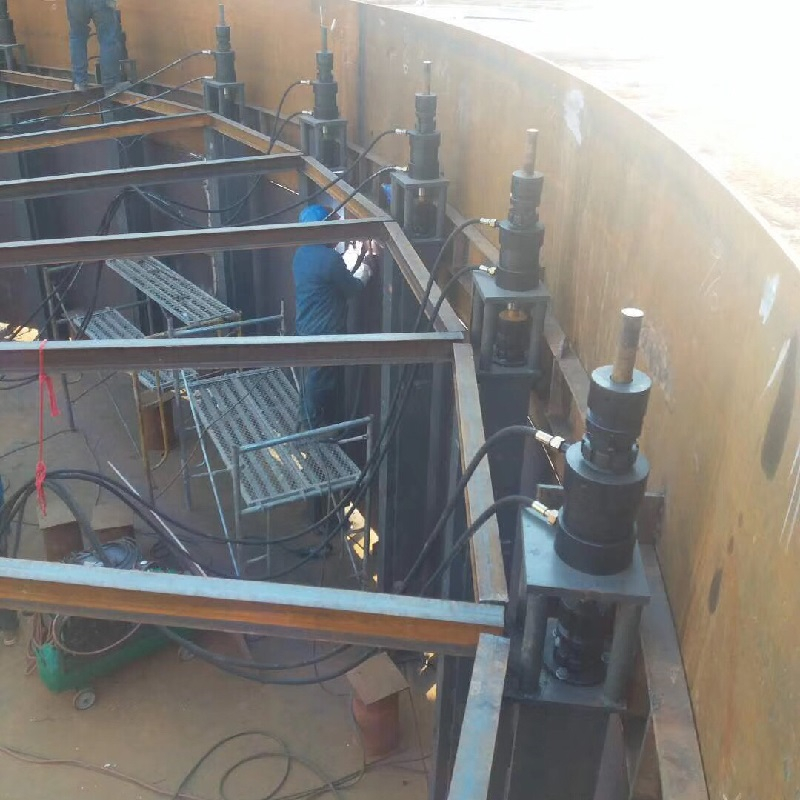

चरण 3. जैकिंग उपकरण टैंक में स्थापित है। दूसरे शेल रिंग की प्लेटें (शीर्ष रिंग के बगल में) पहले वाले के बाहर स्थित हैं।
चरण 4। टैंक (छत और शीर्ष खोल की अंगूठी) का पूरा हिस्सा हाइड्रॉलिक रूप से एक ऊंचाई तक उठाया जाता है, जिस पर प्लेटेंदूसरी रिंग को जगह में ले जाया जा सकता है और छत की चादर पूरी की जा सकती है।
चरण 5। दूसरी शेल रिंग की प्लेटें बिल्कुल स्थित हैं और पहली रिंग के निचले किनारे पर एक साथ वेल्डेड हैं।
चरण 6। तीसरे शेल रिंग की प्लेटों को दूसरे शेल रिंग के बाहर रखा गया है।
चरण 7। टैंक का पूरा हिस्सा (छत दो ऊपरवाला खोल के छल्ले) उठा लिया जाता है।
चरण 8। ऑपरेशन का उपरोक्त चक्र अंतिम (नीचे) शेल रिंग समाप्त होने तक दोहराया जाता है।
चरण 9। पूरे टैंक को नीचे की प्लेट में नीचे उतारा गया है और इसे वेल्डेड किया गया है।
चरण 10। उठाने वाले उपकरण को तहस-नहस कर दिया जाता है।
| नमूना | 16T |
| 25 टी | |
| 50 टी | |
| 80 टी | |
| स्वनिर्धारित |
विनिर्देश
| पावर इनपुट | 380V / 3ph / 50 हर्ट्ज |
| कार्यक्षमता | टैंक उठाने वजन के अनुसार सिफारिश करेंगे |
| व्यास | टैंक व्यास के अनुसार सिफारिश करेंगे |
| प्लेट की चौड़ाई | 1.5 - 2.7 मी |
| 1 x 60 हाइड्रोलिक पावर पैक | |
| मूल्यांकन दबाव | 25 एमपीए |
| मूल्यांकित प्रवाह | 60 एल / मिनट |
| आउटपुट प्रवाह | 0 -58L / मिनट |
| मोटर की शक्ति | 22kw |
| तेल पंप | 400L |
| शुद्ध वजन | 680 किग्रा |
| 32 x SQD-160 टैंक ट्रेस्टल | |
| रेटेड उठाने की क्षमता | 160KN |
| रेटेड तेल का दबाव | 20 एमपीए |
| हाइड्रोलिक जैक की प्रभावी यात्रा | 100 mm 3 मिमी |
| प्रभावी उठाने ऊंचाई | 2500 मिमी + 200 मिमी |
| 1 एक्स कॉलम 1 एक्स झुका रहना 1 एक्स बॉल-और सॉकेट संयुक्त 1 एक्स हाइड्रोलिक जैक (16 टन) 1 एक्स उच्च दबाव तेल की नली 1 एक्स उठाने हाथ | |
