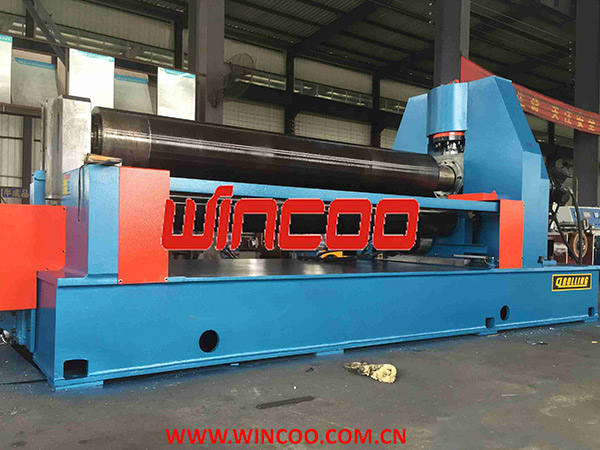

तीन-रोलर सममित हाइड्रोलिक प्लेट रोलिंग मशीन

उपलब्धता स्थिति:
मात्रा:
उत्पाद वर्णन

मुख्य संरचना और कार्य सिद्धांत
यह मशीन सममित रोलिंग मशीन है, ऊपर रोलर और फिर स्टील प्लेट को मोड़ने के लिए रोलर डोपोसाइट रोल को ऊपर और नीचे जाने दें।
ख। यह मशीन दो भागों से बनी होती है जो पूरे चेसिस और चलते हुए भाग में वेल्डेड होती हैं। काम करने वाले हिस्से में बाएं और दाएं बियरिंग बेस, एक अप रोलर, दो बॉटम रोलर्स (तीन रोलर्स की सामग्री 45 # स्टील की है और हीट ट्रीटमेंट करते हैं), स्क्रू और टरबाइन और अन्य एक्सेसरी पार्ट्स उठाते हैं। डाउन रोलर्स मूव करने के लिए रोलर को ड्राइव करते हैं, अप रोलर को ऊंचाई से ऊपर और नीचे मूव कर सकते हैं। मुख्य मोटर, मुख्य गति reducer और अन्य सहायक भागों से बना ड्राइव हिस्सा।
सी। नीचे रोलर्स मुख्य मोटर reducer के माध्यम से मुख्य मोटर द्वारा चलाई गई, मुख्य गति reducer के उत्पादन धुरी एक समूह गियर द्वारा दो नीचे रोलर्स के लिए प्रेरित किया, मुख्य मोटर द्वारा समायोजित रोलर्स की परिक्रामी दिशा।
डी। ऊपरी रोल रिड्यूसर ड्राइव वर्म और वर्म व्हील मेकेनिज्म ऑफ राइट / लेफ्ट रोल्स बेयरिंग बेस के माध्यम से सहायक मोटर द्वारा उठाया गया। कि उठाने के पोल को ऊपर और नीचे ले जाने के लिए।
ई। लोडिंग डिवाइस को ड्रम में आकार देने के बाद वर्कपीस को हटाने के लिए डिज़ाइन किया गया है। ऊपरी रोल को उतारने से पहले सीमा की स्थिति को ऊपर ले जाने के लिए, ऊपरी रोल पर संतुलन डिवाइस ऊपरी रोल को समाप्त करता है, पिन के धुरी को बाहर निकालता है, फिर वर्कपीस को निकालने के लिए।


नमूना

अधिकतम मोटाई (मिमी)

प्लेट की चौड़ाई (मिमी)

ऊपरी रोलर का व्यास (मिमी)

मुख्य मोटर शक्ति

W11NC-25 * 2000

25

2000

320

15

W11NC-25 * 2500

25

2500

380

15

W11NC-30 * 2000

30

2000

360

15

W11NC-30 * 2500

30

2500

420

22

W11NC-30 * 3000

30

3000

450

30

W11NC-40 * 3000

40

3000

540

37

W11NC-50 * 3000

50

3000

580

45

W11NC-60 * 3000

60

3000

660

55

W11NC-70 * 3000

70

3000

710

55

W11NC-80 * 3000

80

3000

770

75

W11NC-90 * 3000

90

3000

820

75

W11NC-100 * 3000

100

3000

860

90

W11NC-110 * 3000

110

3000

900

90

W11NC-120 * 3000

120

3000

950

110
