तेल टैंक के लिए लागत प्रभावी और शक्तिशाली टैंक जैकिंग प्रणाली

लाल रंग
सामग्री: स्टेनलेस स्टील
न्यूनतम आदेश: 1 सेट
उपलब्धता स्थिति:
मात्रा:
  • YT-25

  • WINCOO

उत्पाद वर्णन

टैंक निर्माण के लिए हाइड्रोलिक जैकिंग सिस्टम

★ आवेदन
* उपकरणों का उपयोग मुख्य रूप से ऊर्ध्वाधर टैंक टॉप टू बॉटम कंस्ट्रक्शन के लिए किया जाता है।
* इसके अलावा यह मेगा काम टुकड़ा jacking या उठाने के लिए इस्तेमाल किया जा सकता है।

★ सुविधाएँ
* इस प्रणाली में हाइड्रोलिक पंप स्टेशन, सिलिंडर, स्टील वायर और स्ट्रोक शामिल हैं। स्थापना और संचालन के लिए आसान;
* सिस्टम लिफ्ट को संभालने के लिए पीएलसी केंद्रीय नियंत्रण का उपयोग करता है। प्रत्येक पावर पैक एक साथ उठाने की शुद्धता की गारंटी के लिए सहायक बैलेंस डिवाइस से लैस है।
* हाइड्रोलिक लिफ्ट पंप स्टेशन में सहायक मैनुअल कंट्रोल और सेंट्रल कंट्रोल दो ऑपरेशन मॉडल हैं। सिलेंडर को अलग-अलग उठाने या एक समूह के रूप में कई अन्य लोगों के साथ उठाने के लिए समायोजित किया जा सकता है, और बेहतर सटीक और बेहतर वेल्डिंग प्रभाव तक पहुंचने के लिए बहु समूहों को भी एकीकृत किया जा सकता है।
* सभी सिलेंडर सुरक्षा वाल्व के साथ हैं। बिजली बंद, उच्च दबाव नली टूटने, फटने की स्थिति में भी सिलेंडर / टैंक छोड़ने से बचने के लिए इसे स्वचालित रूप से लॉक किया जा सकता है।
* सिलेंडर एक उच्च दबाव की नली के साथ होता है जो तेल के रिसाव से बचने के लिए होता है जो आमतौर पर पारंपरिक कई होज से होता है। सिलेंडर अपने आप ही वजन से प्रारंभिक स्थिति में लौट आएगा।
* हाइड्रोलिक सिलेंडर का स्ट्रोक 1475 मिमी है, जो 2630प्लेट वन-स्टेप लिफ्ट के साथ प्रत्येक कुंडली को संतुष्ट कर सकता है। समय की बर्बादी को बहुत कम करें।
* हाइड्रोलिक सिलेंडर मूल ऊंचाई 2050 मिमी है, जो आंतरिक गर्थ सीम वेल्डिंग को आगे बढ़ाने के लिए स्वचालित गर्थ वेल्डिंग मशीन से मेल कर सकती है।
* मॉड्यूल कॉन्फ़िगरेशन, जैकिंग सिस्टम की मात्रा को टैंक और वजन के विभिन्न आकार के अनुसार समायोजित किया जा सकता है
* उच्च दक्षता, हर बार उठाने या गिरने में केवल लगभग 15 मिनट की आवश्यकता होती है।
* हमारे टैंक वेल्डिंग मशीनों के साथ अच्छी तरह से सहयोग कर सकते हैं, जो जनशक्ति लागत को कम कर सकते हैं और निर्माण समय को कम कर सकते हैं; आमतौर पर एक क्षैतिज सीम वेल्डिंग मशीन 6-10 कुशल वेल्डर से मेल खा सकती है। वर्टिकल सीम वेल्डिंग मशीन लगभग 20-30 लोगों को कुशल वेल्डर और बट / पट्टिका वेल्डिंग ट्रैक्टर को 6-15 कुशल वेल्डर से मेल कर सकती है।


उत्पाद पैरामीटर
अधिकतम दबाव31.5 एमपीए
अधिकतम आउट-पुट बल250 केएन
अधिकतम उठाने की ऊँचाई2630 मिमी
अधिकतम स्ट्रोक की दूरी1475 मिमी
सिलेंडर उठाने की गति223 मिमी / मिनट
तेल पंप प्रवाह दर7.2 एल / मिनट
मोटर घूमने की गति1440 आर / मिनट
मोटर सेवा वोल्टेज~ 380 वी
विद्युत चुम्बकीय दिशात्मक वाल्व का वोल्टेज~ 220 वी
आवश्यक तापमान सीमा-10 ℃ 60 ℃

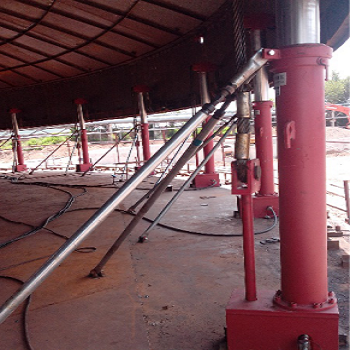

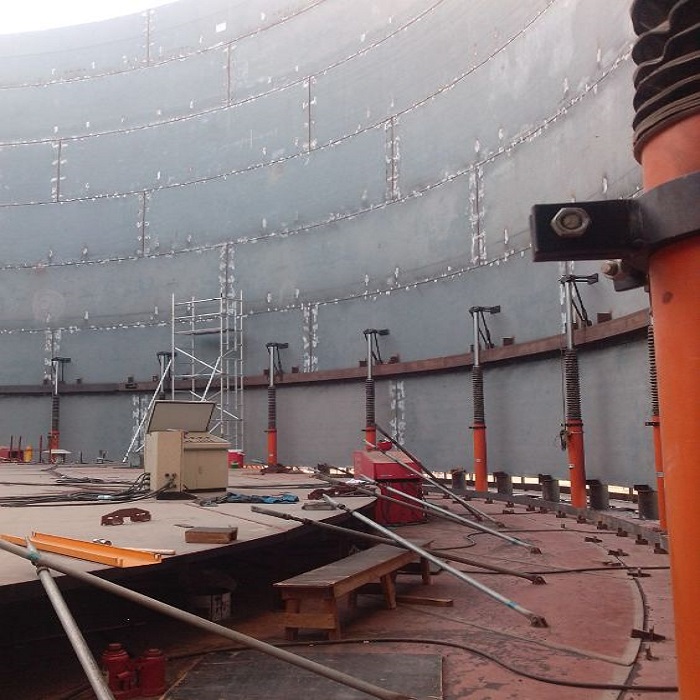

उत्पाद की तस्वीर

हा

जैकिंग प्रणाली की आपूर्ति गुंजाइश system
एक मॉड्यूल में शामिल हैं:
1 सेट x पावर पंप स्टेशन: हाइड्रोलिक पावर सप्लाई, मोटर पावर 4KW, रेटेड प्रवाह लगभग 15l / मिनट है।
5 सेट x जैकिंग सिलेंडर: 25 टन रेटेड (18 टन, 100%) (हाइड्रोलिक जैकिंग डिवाइस घटकों सहित - स्टील केबल्स, सपोर्ट डिवाइस, पुल रॉड, आदि)
5 सेट एक्स ऑयल होसेस सिस्टम
एक टैंक निर्माण में एक जैकिंग नियंत्रण प्रणाली की आवश्यकता होती है। प्रत्येक जैकिंग कंट्रोल सिस्टम में शामिल हैं: 1 सेट x इलेक्ट्रिकल कंट्रोल और ऑपरेटिंग पैनल।
प्रत्येक सेट में शामिल हैं: 1 केंद्रीकृत पीएलसी ऑपरेशन नियंत्रण बॉक्स, 1 पावर स्रोत कैबिनेट। केंद्रित पुश-बटन और स्वचालित पीएलसी नियंत्रण प्रणाली या एकल-सेट हैंडल संचालित नियंत्रण।
मोटर और PLC, SIMENS के ब्रांड के साथ हैं
मुख्य विद्युत तत्व श्नाइडर ब्रांड हैं
यूएसए और चीन जेवी प्रसिद्ध ब्रांड के साथ नली

IMG_4637
