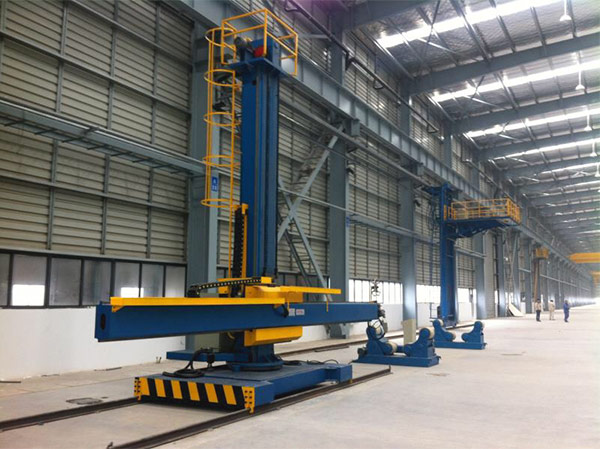

वेल्डिंग जोड़तोड़ / वेल्डिंग कॉलम और बूम वेल्डिंग उद्योग में व्यापक रूप से उपयोग और उच्च-स्वचालित सहायक उपकरण का एक प्रकार है। स्तंभ और घुमाव के रोटेशन और उछाल को उठाने के लिए, वेल्डिंग मैनिपुलेटर विभिन्न आकारों के साथ सिलेंडर की वेल्डिंग आवश्यकताओं को पूरा करता है। स्वचालित वेल्डिंग को पूरा करने के लिए वेल्डिंग मैनिपुलेटर का एक सिरा। इस तरह के वेल्डिंग मैनिपुलेटर को वेल्डिंग रोटेटर / टैंक टर्निंग रोलर के साथ भी अंदर और बाहर सीम के गोल और अनुदैर्ध्य वेल्डिंग को संचालित करने के लिए संचालित किया जा सकता है, जिसे बॉयलर, पेट्रोकेमिकल में व्यापक अनुप्रयोग मिला है। , जहाज निर्माण और इस्पात संरचना उद्योग।
तकनीकी मापदंड
नमूना | एलएचक्यू / लाइट | एलएच / मध्यम | LHM / भारी | LHW / सुपरहैवी | |
बूम लिफ्टिंग स्ट्रोक (मीटर) | 1-3 | 2-4 | 2-8 | 2-13 | |
बूम रिट्रैक्टिंग स्ट्रोक (मीटर) | 1-3 | 1-4 | 2-8 | 4-12 | |
उठाने की गति (मिमी / मिनट) | 800 | 800 | 800 | 800 | |
वापस लेने की गति (मिमी / मिनट) | 120-1200 | 120-1200 | 120-1200 | 120-1200 | |
कॉलम रोटेशन | कोण | + -180 | + -180 | + -180 / 360 | + -180 |
गति (आरपीएम) | गाइड | 0.11 प्रबंधकीय | 0.11 प्रबंधकीय | 0.10 प्रबंधकीय | |
ट्रॉली यात्रा की गति (मिमी / मिनट) | गाइड | 2000 | 2000 | 2000 | |
ट्रॉली स्पैन (मिमी) | 1060 | 1500 | 2000 | 2500 |
विशेषताएं
1. संरचना: निश्चित प्रकार, रोटेशन प्रकार और जंगम प्रकार के साथ तय की
2. दोनों स्तंभ और उछाल ठंडे-मिश्रित हैं और उपचार उपचार के माध्यम से जाते हैं
3. बूम उठाने की सुरक्षा सुनिश्चित करने के लिए विरोधी गिरने वाला उपकरण है
4. बूम रिट्रेक्टिंग VFD को अपनाता है, स्थिर और विश्वसनीय होता है
5. एक्स-वाई स्लाइड बूम के एक छोर पर तय की गई है, जिसे हाथ नियंत्रण कक्ष द्वारा नियंत्रित किया जा सकता है
6. नियंत्रण रोलर भालू सनकी शाफ्ट, जो रोलर और रेल के बीच निकासी को कम कर सकता है
7. स्तंभ परिक्रमण को मैनुअल ऑपरेशन या इलेक्ट्रिक ड्राइव द्वारा पहचाना जा सकता है
8. नियंत्रण इकाई में शामिल हैं: विद्युत नियंत्रण बोर्ड और हाथ नियंत्रण कक्ष। पोजिशनर और रोटेटर के साथ प्रस्ताव पेश किया जाता है
9. ऑपरेशन: ट्रॉली, डायरेक्टर चेयर या प्लेटफॉर्म, ड्रैग चेन, सीम ट्रैकिंग एंड मॉनिटर सिस्टम और फ्लक्स रिकवरी सिस्टम।
वैकल्पिक सहायक उपकरण
1. वेल्डिंग सिर और एक्स-वाई स्लाइड
2. फ्लक्स रिकवरी मशीन
3. लेजर सीम ट्रेसिंग डिवाइस
4. ऑपरेटर की कुर्सी
