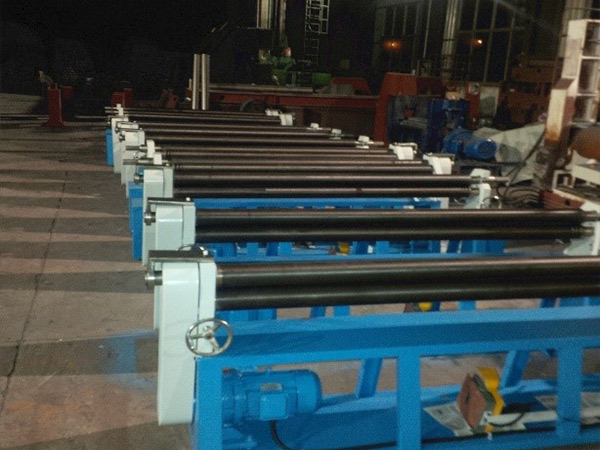

मैकेनिकल थ्री - रोलर्स अनसिमिटेड प्लेट रोलिंग मशीन

मुख्य संरचना और कार्य सिद्धांत
यह मशीन सममित रोलिंग मशीन है, ऊपर रोलर और फिर स्टील प्लेट को मोड़ने के लिए रोलर डोपोसाइट रोल को ऊपर और नीचे जाने दें।
ख। यह मशीन दो भागों से बनी होती है जो पूरे चेसिस और चलते हुए भाग में वेल्डेड होती हैं। काम करने वाले हिस्से में बाएं और दाएं बियरिंग बेस, एक अप रोलर, दो बॉटम रोलर्स (तीन रोलर्स की सामग्री 45 # स्टील है और हीट ट्रीटमेंट करते हैं), स्क्रू और टरबाइन और अन्य एक्सेसरी पार्ट्स उठाते हैं। डाउन रोलर्स मूव करने के लिए रोलर को ड्राइव करते हैं, अप रोलर को ऊंचाई से ऊपर और नीचे मूव कर सकते हैं। मुख्य मोटर, मुख्य गति reducer और अन्य सहायक भागों से बना ड्राइव हिस्सा।
सी। नीचे रोलर्स मुख्य मोटर reducer के माध्यम से मुख्य मोटर द्वारा चलाई गई, मुख्य गति reducer के उत्पादन धुरी एक समूह गियर द्वारा दो नीचे रोलर्स के लिए प्रेरित किया, मुख्य मोटर द्वारा समायोजित रोलर्स की परिक्रामी दिशा।
डी। ऊपरी रोल रिड्यूसर ड्राइव वर्म और वर्म व्हील मेकेनिज्म ऑफ राइट / लेफ्ट रोल्स बेयरिंग बेस के माध्यम से सहायक मोटर द्वारा उठाया गया। कि उठाने के पोल को ऊपर और नीचे ले जाने के लिए।
ई। लोडिंग डिवाइस को ड्रम में आकार देने के बाद वर्कपीस को हटाने के लिए डिज़ाइन किया गया है। ऊपरी रोल को उतारने से पहले सीमा की स्थिति को ऊपर ले जाने के लिए, ऊपरी रोल पर संतुलन डिवाइस ऊपरी रोल को समाप्त करता है, पिन के धुरी को बाहर निकालता है, फिर वर्कपीस को निकालने के लिए।
