1 परिचय
इन-हाउस विकसित और डिज़ाइन किया गया और व्यवहार में परीक्षण किया गया, हमने 2003 से काटने वाली मशीनों और कटिंग लाइनों की एक श्रृंखला का निर्माण किया, जिसे उद्योग के रूप में अग्रणी माना जाएगा। हमारे सभी सीएनसी काटने की मशीनें ऑक्सी-ईंधन और / या प्लाज्मा काटने से सुसज्जित हो सकती हैं। उपकरण।

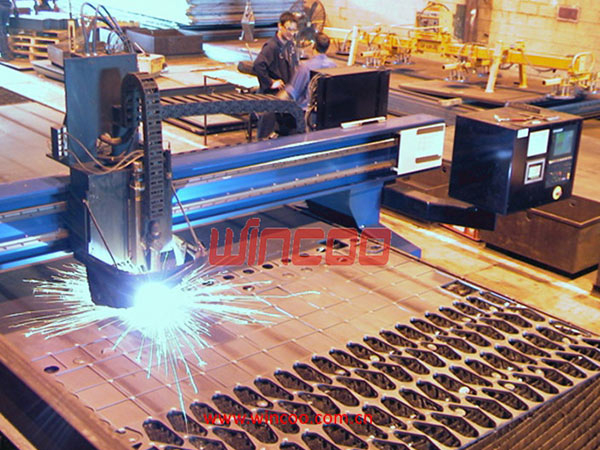

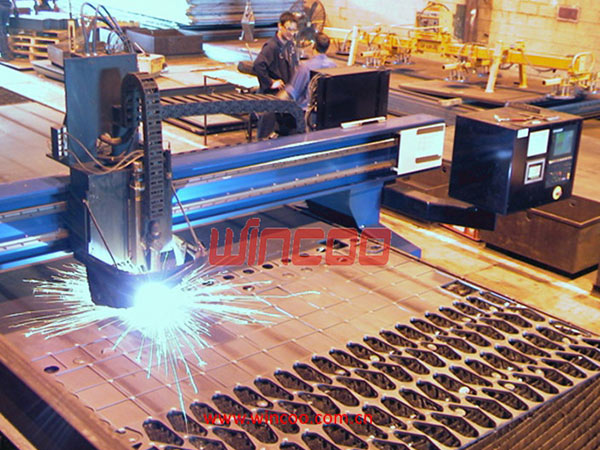

सीएनसी-सीजी श्रृंखला हमारी मानक काटने की मशीन है जो न केवल विभिन्न प्रोफाइल / आकृतियों को काट सकती है बल्कि स्ट्रिप / स्ट्रेट प्लेट को भी काट सकती है।
WINCOO ने इस्पात निर्माण, अपतटीय, जहाज निर्माण, प्रक्रिया और क्रेन निर्माण उद्योग में ग्राहकों के लिए बेहद नवीन कटौती समाधान पेश करके अपनी वैश्विक बाजार स्थिति अर्जित की।
हम उपयोगकर्ता के अनुकूल व्यापक विकल्प और विकल्प भी प्रदान करते हैं जो आपको अपने सीएनसी काटने की प्रणाली को अपनी आवश्यकताओं की क्षमता, गति और सटीकता के साथ कॉन्फ़िगर करने की अनुमति देते हैं।
2. मुख्य पैरामीटर
नमूना | सीएनसी- CG3000 | सीएनसी- CG4000 | सीएनसी- CG5000 | सीएनसी- CG6000 | सीएनसी- CG7000 | सीएनसी- CG8000 |
चालन प्रणाली | सिंगल साइड गियर और रैक ड्राइविंग | डबल साइड गियर और रैक ड्राइविंग | ||||
रेल अवधि (मिमी) | 3,000 | 4,000 रु | 5000 | 6000 | 7000 | 8000 |
वैध कार्य चौड़ाई (मिमी) | 2,200 रु | 3,200 रु | 4200 | 5200 | 6200 | 7200 |
पट्टी / सीधे काटने की चौड़ाई (मिमी) | 80-2,200 रु | 80-3200 रु | 80-4200 रु | 80-5200 रु | 80-6200 रु | 80-7200 रु |
सीएनसी लौ टॉर्च | २ ग्राम | |||||
स्ट्रिप / स्ट्रेट कटिंग टार्च | 9 ग्राम समूह | |||||
रेल की लंबाई (मिमी) | 15,000 (वैध काटने की लंबाई 12,5000), ठीक मशीनिंग आई-रेल | |||||
मशाल लिफ्ट स्ट्रोक (मिमी) | 150 | |||||
लौ काटने की गति (मिमी / मिनट) | 50-1,000 (काटने की तकनीक के अनुसार सेटिंग) | |||||
तेज़ वापसी गति (मिमी / मिनट) | 4,000 रु | |||||
लौ काटने की सामग्री | एमएस | |||||
लौ काटने की मोटाई (मिमी) | 6-150 (एकल मशाल), मोटाई भेदी 100 | |||||
काटने सतह खुरदरापन | रा 12.5-25 | |||||
स्थिति सटीकता (मिमी / एम) | ± 0.5 | |||||
प्रतिच्छेदन बिंदु विचलन (मिमी) | ≤0.5 (800 * 800 उद्योग मानक निर्धारित आंकड़ा शोधन) | |||||
विकर्ण त्रुटि (मिमी) | ≤0.5 (वर्ग लाइनिनेशन) | |||||
बिजली की आपूर्ति | AC220V 50HZ सिंगल फेज | |||||
ऊपर हमारे मानक मॉडल और पैरामीटर हैं, और इसे अनुरोध पर डिज़ाइन और निर्मित किया जा सकता है। | ||||||
* हम पूर्व सूचना के बिना विनिर्देशों को बदलने का अधिकार सुरक्षित रखते हैं।
3. मुख्य विशेषताएं
हमारे सीएनसी लौ के मानक मॉडल / पट्टी ऑक्सी-ईंधन काटने की मशीनों में निम्नलिखित विशेषताएं हैं:
1. स्थिर संरचना और अच्छी कठोरता के साथ सभी इस्पात निर्माण, और लंबे समय के उपयोग के बाद कोई विरूपण;
2.माइक्रो-स्टेप SH-2200AH सीएनसी प्रणाली;
3. एकल पक्ष गियर और रैक ड्राइविंग;
4. कैपेक्टिव हाइट कंट्रोलर और ऑटो-इग्नाइटर;
5. ऑस्ट्रेलिया FASTCAM ऑटो प्रोग्रामिंग और नेस्टिंग सॉफ्टवेयर;
6. दोनों अनुदैर्ध्य और अनुप्रस्थ ड्राइव जापान पैनासोनिक उच्च परिशुद्धता ए.सी. सर्वो मोटर, जर्मनी नेगार्ट उच्च परिशुद्धता गियर रिड्यूसर और उच्च परिशुद्धता गियर और रैक को अपनाते हैं।
7. brushless एसी इमदादी मोटर उच्च टोक़, उच्च संकल्प और उच्च जड़ता है।
8.Longitudinal रेल ठीक मशीनिंग रेल है। रैक सामग्री 45 # स्टील है, जो कि खंडों में बोल्ट द्वारा रेल में तय की जाती है।
9. उन्नत पीसी-आधारित सीएनसी नियंत्रक तेज प्रसंस्करण गति और अधिक सटीकता के साथ उत्पादकता में सुधार करता है। इस सीएनसी नियंत्रक में एक विंडोज ऑपरेटिंग सिस्टम और रंगीन एलसीडी स्क्रीन है।
10.Germany IGUS अनुप्रस्थ खींचें श्रृंखला;
11. गैन्ट्री यात्रा के लिए स्विच स्विच;
वेल्डिंग के बाद मुख्य वेल्डिंग भागों के लिए 12.eat उपचार; पेंटिंग से पहले मुख्य वेल्डिंग भागों के लिए रेत नष्ट उपचार;
13। उच्च गर्मी-विरोध गैस आपूर्ति पाइप;
14. मशाल के लिए ऑक्सीजन काटने के लिए बॅकफायर अरेस्टर और सोलेनोइड;
15। सभी गति भागों में स्नेहन प्रणाली है;
16. मुख्य विद्युत तत्व एबीबी / सीमेंस ब्रांड हैं;
17. और लटकन;
18. लुगिंग लुग।
