सीएनसी लौ प्लाज्मा काटना और प्रोफाइलिंग मशीन

1. मॉडल: BPFBM-24A2 / 32A2 / 48A2

2. प्रदर्शन सुविधाएँ

ऑन-लाइन प्रदर्शन: बहुत अच्छा (उत्पादन लाइन के लाइन उपकरण के अनुसार बनाया गया)

· बेवलिंग गति: M3Min / पाइप बेवेल (DN200 SCH40) / M5Min / दो पाइप बेवेल (DN200 SCH40)

· बेवल कटिंग: एक साथ पाइप के एक बेवल को काटना / काटना / एक साथ पाइप के दो बेवल को काटने / काटने के लिए

· बेवल गुणवत्ता: अच्छा

3. तकनीकी पैरामीटर

· पाइप व्यास लागू: DN100 ~ 600 (610114 ~ 610)

· लागू दीवार की मोटाई: 5 ~ 50 मिमी

· लागू सामग्री: कार्बन स्टील, मिश्र धातु इस्पात और क्रायोजेनिक स्टील

· काटने की लंबाई: 6350 मिमी

· बेवेल शेप: वी

· काटने की दिशा: लंबाई

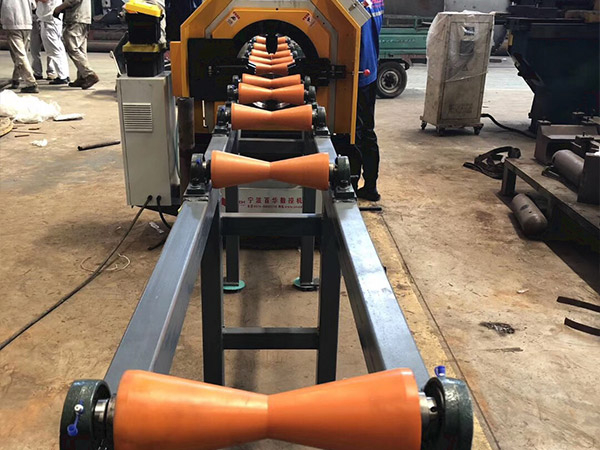

· रोलर बेंच:

संरचना: तय दूरी के साथ तीन लाइन स्टील रोलर

रोलर बेंच की लंबाई: 7000 मिमी

ड्राइविंग सिस्टम: सर्वो मोटर + सटीक reducer

रेव: 0 ~ 2.5M / मिनट (VF stepless गति समायोजन)

रोलर बेंच सामग्री: 45 #, भूतल धुंधला उपचार

रोटेशन सटीकता: <2.0 मिमी

· ट्राली प्रणाली:

ट्रॉली यात्रा: 6350 मिमी

मशाल यात्रा काटना: 700MM (ऊपर / नीचे); 300MM (में / बाहर)

काटने के साथ: लौ काटने (प्लाज्मा काटने के साथ सुसज्जित किया जा सकता है)

काटना मशाल कोण: ° 45 ° (समायोज्य)

काटना मशाल की मात्रा: लौ काटने की मशाल का एक टुकड़ा / लौ काटने की मशाल के तीन टुकड़े

कोण त्रुटि: <2 °

लंबाई फिक्सिंग सटीकता: <2.0 मिमी

· नियंत्रण प्रणाली: SH-2000H लौ सीएनसी काटने प्रणाली

· लंबाई मापने की प्रणाली: सीएनसी लंबाई मापने जो नियंत्रण प्रणाली में शामिल है।

संदेश प्रणाली: एक संदेशवाहक के साथ सुसज्जित एक संदेश प्रणाली में निर्मित; यदि आवश्यक हो और संदेश मैन्युअल रूप से या विद्युत रूप से लागू किया जा सकता है, तो बीवेल काटने की मशीन के लिए संदेश प्रणाली का एक सेट अतिरिक्त प्रदान किया जा सकता है।
